| ®注：公司產品一律實行國家三包政策，產品凡是在公司保修期內發生任何質量問題可免費退換�。ǹ蛻籼厥庖蟪猓�，客戶可放心選購、安全使用�。�！ | 產品可定做（含電壓）。
10000v 5000v 1140v、690v、660、600v、480v、460v、 415v、440v、400v、380v、360v、315v、220v、208v、200v、127v、110v、100v、48v、36v、24v、12v、6.3v等等特殊電壓，都可以生產。 500VA---2000KVA容量可以生產。 |
產品簡介 Product introduction
BK/JBK系列單相隔離變壓器是利用電磁感應原理，并參照最新數控伺服系統參數開發而來。本產品經過賽歐電氣多年來吸收國內外同類產品的優點，不斷改進和完善。采用先進工藝和嚴謹設計進行制造，并優選國外先進的接線端子，具有性能優良、工作可靠、耗能低、體積小、接線安全、適用性廣等特點，是一種理想的變壓電源。適用于50～60Hz，額定電源電壓不超過1000V的交流電路中，作為機床和機械設備的控制電源，工作照明及信號燈電源；也可作為小型動力電源作用
主要技術特征 .jbk。bk單相變壓器 1，輸入電壓；額定電壓 10% 2，輸出電壓；額定電壓+5%（容載） 3，效率；≥95% 4，波形失真；無附加波形失真 5，功能；具有輸入電壓，輸出電壓，電流等指示 6，保護；具有過流保護 7，可長期連續長期無人值守工作 8，絕緣電阻；≥50MΩ 9；電氣強度；工頻正弦電壓2000V歷時一分鐘無擊穿及閃絡現象 10；過載能力；二倍的額定電流，維持一分鐘。
◆ 單相隔離變壓器的作用 The function of single phase isolation transformer 單相隔離變壓器的主要作用是：使一次側與二次側的電氣完全絕緣，也使該回路隔離。另外，利用其鐵芯的高頻損耗大的特點，從而抑制高頻雜波傳入控制回路。用隔離變壓器使二次對地懸浮，只能用在供電范圍較小、線路較短的場合。此時，系統的二次側不存在對地的電壓！起到隔離危險電壓的作用。

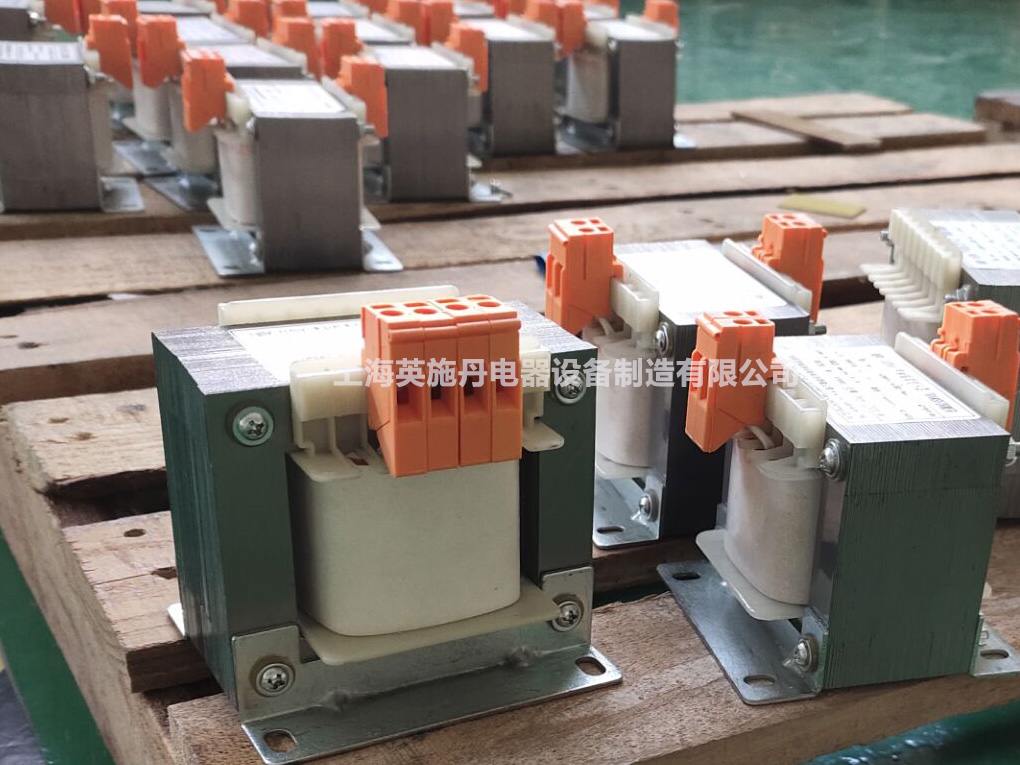

◆BK/JBK系列產品 Serial products

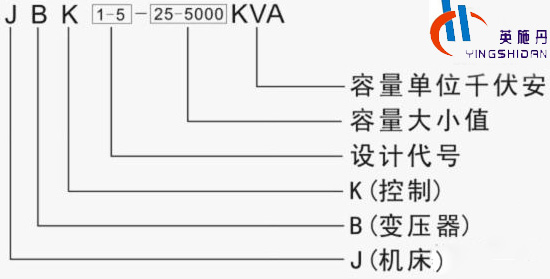

BK JBK3 JBK5 ◆產品型號及其含交 Model and meaning
◆工作原理圖 Principle of work chart
◆ 安裝條件 Installment environment
1、海拔高度不超過2500m；
2、環境空氣溫度：最高不超過40℃，最低不低于-25℃；
3、空氣相對濕度：最濕月的平均最大相對濕度為90%；
4、無劇烈震動和沖動的地方；
5、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電粉塵的地方。
6、不受雨雪侵襲的場所。
7、電源電壓波形近似于正弦波。 ◆ 結構特點 Structural feature 本變壓器符合JB/T9646及相關標準。BK型鐵芯為殼式鐵芯由硅鋼片沖、剪切、迭積而成。 BK、JBK系列線圈為多層園筒式繞組，初、次級線圈分開繞制。通常除初級繞組外一般次級繞組有二種。一種是"照明繞組"供局部照明燈所需電源電壓；另一種是"控制繞組"用來供給機床控制電器所需電源電壓。同一變壓器如有"控制"及"照明"二個繞組時，則二繞組是分開繞制的獨立繞組。照明繞組的一端是接地的，有的還用抽分接頭的方式在次級"控制繞組"中抽出6.3V電壓供給信號指示燈使用。 ◆ 注意事項 Attention
1、購買前，先估算好您所用的電器總?cè)萘浚⑦x用有相當容量的變壓器，確保瞬時起動時不燒壞變壓器。
2、當您使用多繞組（多路輸出電壓）的變壓器時，要明各分繞組的容量分配，并保留余量，以免變壓器因超載損壞。
3、安裝前，應仔細核對銘牌所列各項數據是否符合您的要求，確認無誤后，方可安裝使用。
4、通電工作后，變壓器鐵心和線圈將發熱（但溫升不超過80℃）屬正常現象，若溫升超過80℃，甚至冒煙，則應切斷電源開關，重新檢查您所用的電器容量。
5、在運輸中，應盡可能避免碰撞，切勿受潮，使用時，請注意維護，以保護變壓器使用壽命。 ◆ 訂貨須知 Order the notice 訂貨時必須提出下列各項 1.相數（單相還是三相） 2.產品型號 3.額定容量（功率） 4.輸入和輸出電壓（初級、次級電壓） 5.如果輸出多組，請備注明確的j容量分配表 6.是否帶外箱 7.有否特殊技術要求 ◆ 產品參數表 Product parameter list 產品型號詳見產品匯總頁的外觀和選型指示
設備容量50VA-200KVA（1KVA≠1KW，1KVA≈0.8KW）
相數2∮2W
輸入電壓110V 200V 220V 240V 380V 415V 440V 460V 480V 660V（特列可定制）
輸出電壓6V 12V 24V 36V 48V 110V 120V 190V 200V 208V 220V 380V 415V 460V 480V（特殊可定制）
使用效率≥98%
電壓變動率≤±1%（與輸入電壓標準值有關）
絕緣等級H級
耐壓強度3000V無聲穿（一分鐘）
噪音等級﹤60db（80CM水準距離測試）
冷卻方式 干式系列為自冷或風扇強制散熱；油式系列油浸自冷散熱；水冷系列回圈水散熱波形失真無失真（相對輸入波形）
◆ 尺寸參數表：Dimension parameter list
單相隔離變壓器技術參數（BK/JBK系列）
| 設備名稱 | 設備型號 | 容 量 | 輸入側（INPUT） | 輸出側（OUTPUT) | 外形尺寸mm | 安裝尺寸mm | 重量kg | | (VA) | (W) | 輸入
電壓
V | 輸入電流
380V | 380V
輸入
配線
mm2 | 輸出
電壓
V | 22OV
輸出
電流
A | 20OV
輸出
電流
A | (220V)
輸出
配線
mm2 | （長*寬*高） | （長*寬） | | 單相隔離變壓器 | BK-50VA | 50 | 40 | 380V
其
它
電
壓
可
定
制 | 0.1 | 0.5 | 220V
200V
其
它
電
壓
可
定
制 | 0.2 | 0.2 | 0.5 | 90*80*95 | 55*50 | 0.8 | | 單相隔離變壓器 | BK-100VA | 100 | 80 | 0.2 | 0.5 | 0.4 | 0.4 | 0.5 | 90*90*110 | 70*65 | 1.8 | | 單相隔離變壓器 | BK-160VA | 160 | 128 | 0.3 | 0.5 | 0.6 | 0.6 | 0.5 | 120*110*110 | 70*70 | 2.8 | | 單相隔離變壓器 | BK-200VA | 200 | 160 | 0.4 | 0.5 | 0.7 | 0.8 | 0.5 | 120*115*110 | 70*75 | 3 | | 單相隔離變壓器 | BK-250VA | 250 | 200 | 0.5 | 0.5 | 0.9 | 1.0 | 0.5 | 130*130*140 | 70*85 | 4 | | 單相隔離變壓器 | BK-300VA | 300 | 240 | 0.6 | 0.5 | 1.1 | 1.2 | 0.5 | 138*138*140 | 85*80 | 4.5 | | 單相隔離變壓器 | BK-400VA | 400 | 320 | 0.8 | 0.5 | 1.5 | 1.6 | 0.5 | 138*138*140 | 85*85 | 5 | | 單相隔離變壓器 | BK-500VA | 500 | 400 | 1.1 | 0.5 | 1.8 | 2.0 | 0.5 | 140*130*150 | 90*90 | 5.3 | | 單相隔離變壓器 | BK-600VA | 600 | 480 | 1.3 | 0.5 | 2.2 | 2.4 | 0.5 | 140*140*150 | 90*100 | 6.2 | | 單相隔離變壓器 | BK-750VA | 750 | 600 | 1.6 | 0.5 | 2.7 | 3.0 | 0.5 | 150*140*150 | 90*115 | 7.3 | | 單相隔離變壓器 | BK-800VA | 800 | 640 | 1.7 | 0.5 | 2.9 | 3.2 | 0.5 | 150*140*150 | 90*115 | 7.8 | | 單相隔離變壓器 | BK-1KVA | 1000 | 800 | 2.1 | 0.5 | 3.6 | 4.0 | 0.5 | 160*160*150 | 110*100 | 9.4 | | 單相隔離變壓器 | BK-1.5KVA | 1500 | 1200 | 3.2 | 0.5 | 5.4 | 6.0 | 0.5 | 180*160*165 | 110*120 | 11.8 | | 單相隔離變壓器 | BK-2KVA | 2000 | 1600 | 4.2 | 0.5 | 7.3 | 8.0 | 1 | 190*170*185 | 130*140 | 16.2 | | 單相隔離變壓器 | BK-2.5KVA | 2500 | 2000 | 5.3 | 0.5 | 9.1 | 10.0 | 1 | 190*170*185 | 130*140 | 17 | | 單相隔離變壓器 | BK-3KVA | 3000 | 2400 | 6.3 | 0.5 | 10.9 | 12.0 | 1 | 190*195*205 | 130*150 | 18.5 | | 單相隔離變壓器 | BK-3.5KVA | 3500 | 2800 | 7.4 | 1 | 12.7 | 14.0 | 1.5 | 190*195*205 | 130*150 | 19 | | 單相隔離變壓器 | BK-4KVA | 4000 | 3200 | 8.4 | 1 | 14.5 | 16.0 | 2.5 | 300*190*200 | 160*130 | 20 | | 單相隔離變壓器 | BK-5KVA | 5000 | 4000 | 10.5 | 1 | 18.2 | 20.0 | 2.5 | 300*200*200 | 160*140 | 21.5 | | 單相隔離變壓器 | BK-6KVA | 6000 | 4800 | 12.6 | 1.5 | 21.8 | 24.0 | 4 | 300*210*200 | 160*150 | 23 | | 單相隔離變壓器 | BK-6.5KVA | 6500 | 5200 | 13.7 | 1.5 | 23.6 | 26.0 | 4 | 300*210*200 | 160*150 | 25 | | 單相隔離變壓器 | BK-7KVA | 7000 | 5600 | 14.7 | 2.5 | 25.4 | 28.0 | 4 | 340*210*250 | 180*140 | 38.5 | | 單相隔離變壓器 | BK-7.5KVA | 7500 | 6000 | 15.8 | 2.5 | 27.2 | 30.0 | 4 | 340*210*250 | 180*140 | 40 | | 單相隔離變壓器 | BK-10KVA | 10000 | 8000 | 21.0 | 2.5 | 36.3 | 40.0 | 6 | 370*250*250 | 225*165 | 52 | | 單相隔離變壓器 | BK-12KVA | 12000 | 9600 | 25.2 | 4 | 43.6 | 48.0 | 10 | 370*250*250 | 225*180 | 58
|
