一、適用范圍 三相380V轉變升三相480V660V690V干式變壓器呈我公司多年來采用優質材料和工藝技術專業生產100VA到5000KVA之間，參照SG同類產品技術，改進研制開發數控系統專用變壓器，它們的外形和安裝尺寸標準化，產品符合VDE0550、IEC439、JB5555、 GB5226等標準。適用于50/60HZ，輸入輸出電壓不超過1000V的各種三相供電場合。產品的各種輸入、輸出電壓的高低、輸入輸出位置、容置大小及分配均可根據用戶的要求進行精心的設計與制造。 二、結構特點 系空氣自冷式，具有體積小、重量輕、絕緣耐熱、等級高的特點，加防護外罩殼可保護人身安全和防砸等優點。本公司設計的此系列產品采用進口優質冷軋硅鋼片， 結構合理、性能好、效率高、噪音低，廣泛用于數控機床控制系統作控制和動力電源之用。 三、型號及含義

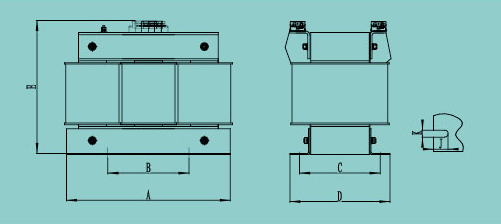

四、外型及安裝尺寸
| 型號 | 外型尺寸 | 安裝尺寸 | 安裝孔 | | Bmax | Dmax | Emax | A±0.4 | C±1.5 | K | J | | SSG-100VA | 120 | 72 | 110 | 84 | 53 | 6 | 12 | | SSG-300VA | 180 | 106 | 180 | 90 | 86 | 7 | 18 | | SSG-500VA | 180 | 116 | 180 | 90 | 96 | 7 | 18 | | SSG-1000VA | 240 | 124 | 230 | 120 | 99 | 9 | 25 | | SSG-1500VA | 240 | 124 | 230 | 120 | 99 | 9 | 25 | | SSG-2000VA | 240 | 144 | 230 | 120 | 119 | 9 | 25 | | SSG-2500VA | 240 | 144 | 230 | 120 | 119 | 9 | 25 | | SSG-3000VA | 300 | 160 | 280 | 150 | 125 | 11 | 25 | | SSG-4000VA | 300 | 160 | 280 | 150 | 125 | 11 | 25 | | SSG-5000VA | 300 | 175 | 280 | 150 | 140 | 11 | 25 | | SSG-6000VA | 300 | 185 | 280 | 150 | 150 | 11 | 25 | | SSG-7000VA | 300 | 185 | 280 | 150 | 150 | 11 | 25 | | SSG-8000VA | 360 | 185 | 340 | 200 | 135 | 11 | 25 | | SSG-10000VA | 360 | 185 | 340 | 200 | 135 | 11 | 25 | | SSG-15KVA | 410 | 200 | 390 | 200 | 160 | 11 | 25 | SSG-20KVA 30kva 40kva50kva80kva100kva200kva 300kva400kva500kva 630kva1000kva2500kva | .. | .... | .... | ..... | .... | .... | ..... |
|
